巨川電氣 wj3006 智能無線路燈控制系統 巨川電氣 wj3006 智能無線路燈控制系統

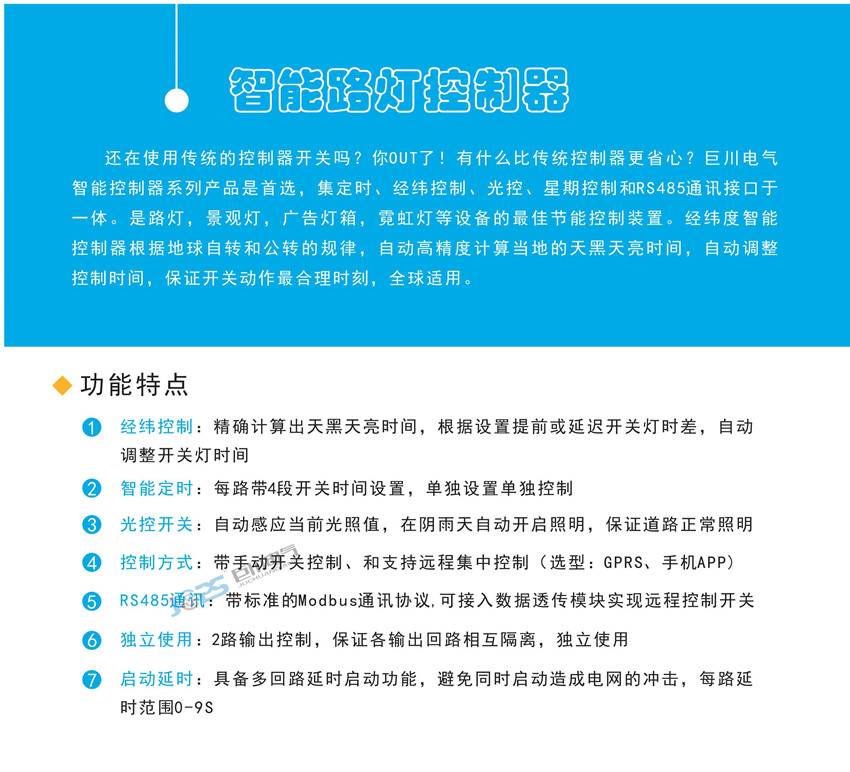

wj3006 智能無線路燈控制系統產品介紹：

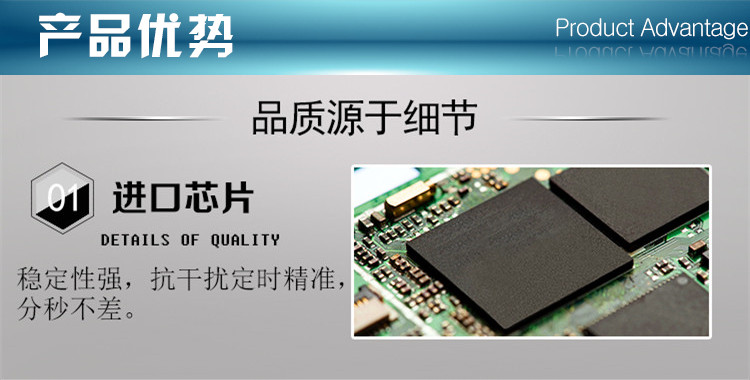

采用計算機芯片管理，控制策略為：時間控制和光控。
1）依據經緯度算法計算得出當?shù)厝粘鋈章鋾r間，根據一年四季變化規律自動調整。
2）具備開關時間調整定時功能，每路帶4段定時設置，用戶可根據當?shù)丨h(huán)境條件和氣候條件靈活調整時間控制。
3）具備光輔助控制，如遇陰雨天適當調整開關時間，保證道路正常照明。
4）具備星期工作控制模式，遇重要節日和特定巡視而特定設置開關燈時間。
5）帶RS485通訊接口，應用Modbus通訊協議,可實現遠程控制開關。
6）配置液晶顯示，清晰明了；各輸出回路的運行指示和手動自動轉換功能。
7）保證各輸出回路相互隔離，獨立使用。
8）采用開關電源供電，寬電壓范圍達到AC85~265V，具有防雷、抗干擾能力強。

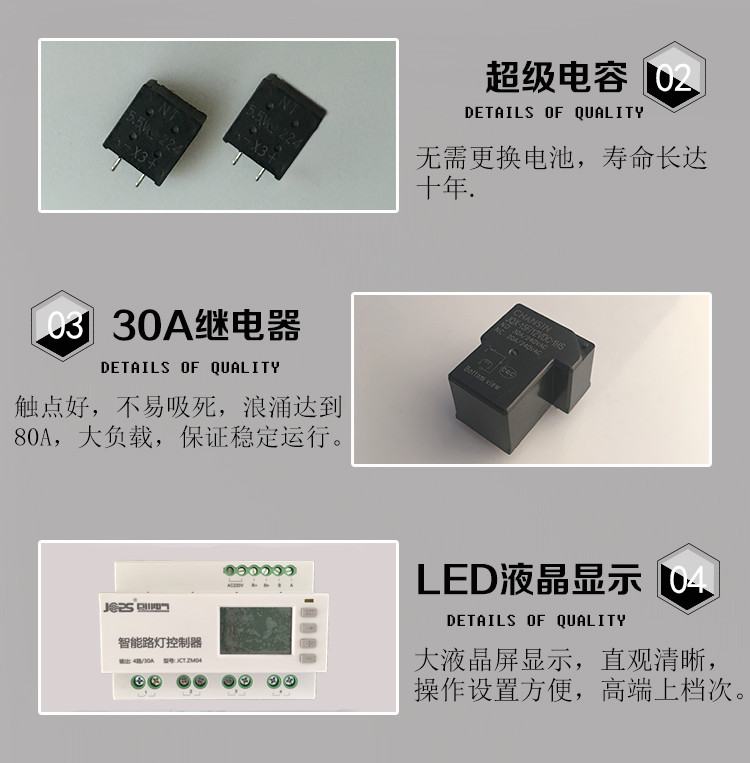

9）采用超級電容，無需更換電池，使用壽命長。
10）12路 16A大功率繼電器輸出，可直接帶負載或控制交流接觸器
1．2技術指標
產品型號：JCT.ZM12/16
供電電源：AC 220V
使用環境：溫度 -40~85℃ 濕度< 90%
接點輸出：12路 16A繼電器輸出
光感輸入：光敏電阻
通訊方式：Modbus標準接口RS485
安裝方式：導軌式安裝
外形尺寸：265*88*66mm(長*寬*高)
注：單位mm
wj3006 智能無線路燈控制系統使用說明：
wj3006 智能無線路燈控制系統出廠前默認設置：
1、路燈控制器已設置客戶所在地的經緯度；
2、路燈控制器已經設置自動按天黑天亮時間來開關動作，如果不需要該功能，請將每路對應的01段時間設置為：00:00 開，00:00 關。
3、默認光控功能開啟。
4、星期控制功能，設置周一至周日全啟。
5、路燈能控制器已按順序設置唯一的ID號。
控制修改任何設置，請按照說明書進行操作，有不明之處與廠家聯系。

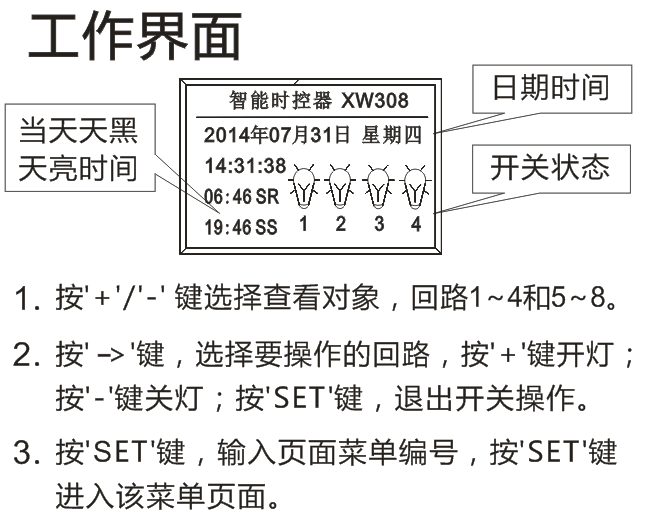

智能路燈控制器主畫面上顯示當前日期和時間，分別顯示1-12路開關狀態，用圖形表示出來，直觀明了。顯示當?shù)禺斕斓奶炝撂旌跁r間，給用戶在時控設置里設定經緯度時間控制時做參考值。（按照主頁面顯示當前的天黑天亮時間來填寫“時控設置”中01段時間設置，01段時控設置默認是經緯時控功能，自動計算出每天日出日落時間）
wj3006 智能無線路燈控制系統操作步驟：

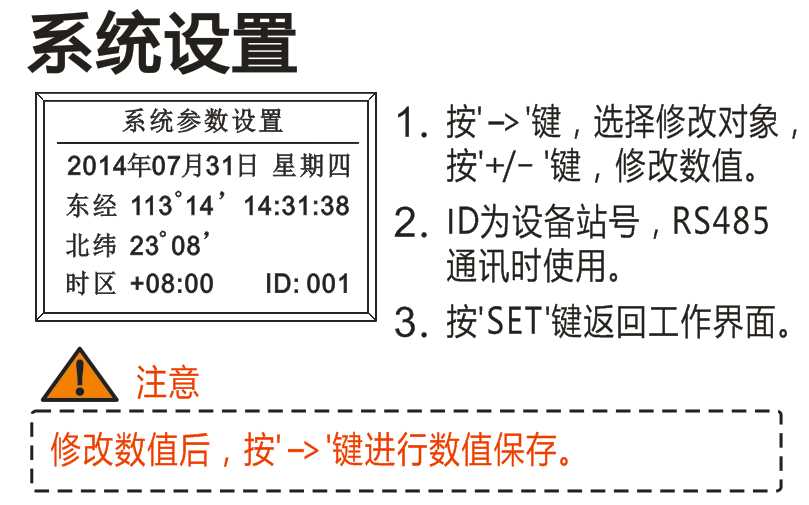

1、路燈控制器在投入使用前，必須先設定日期和時間、當?shù)氐慕?jīng)度和緯度，這樣控制器才準確地計算當?shù)氐奶炝撂旌跁r間，控制器主頁準確顯示當前天黑天亮時間。
2、ID站號：使用RS485通訊接口時，設定該控制器唯一的通信地址。
操作步驟：移動光標到目標，按‘+’‘-’鍵修改數值，移動光標后才能保存結果。
操作步驟：移動光標到目標，按‘+’‘-’鍵修改數值，移動光標后才能保存結果。
注：修改完必須移動光標進行數值保存，如果直接按‘SET’返回主畫面，則剛才修改的值會失效。
時控設置分為經緯控制（經緯時控）和固定控制（普通定時）兩種控制，經緯時控依據經緯度算法計算得出當?shù)孛刻烊粘鋈章鋾r間，根據一年四季變化規律自動調整。

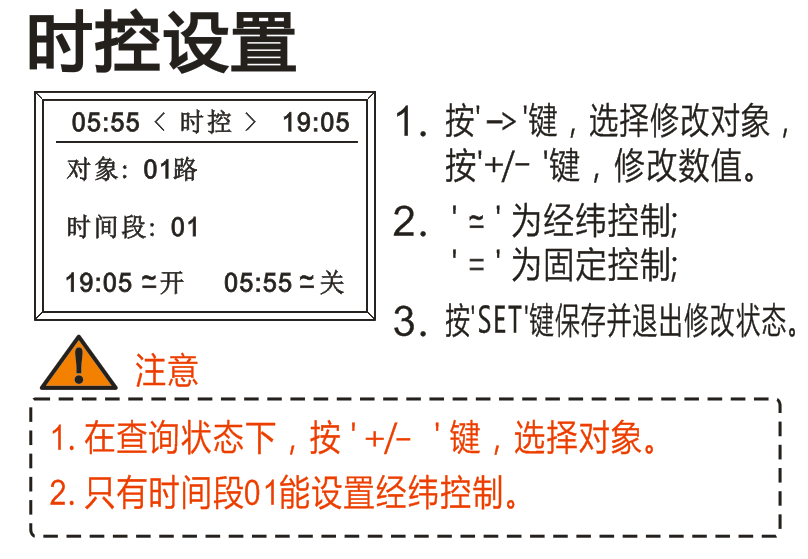

時控設置頁面介紹：
1、頁面左上角顯示：05:55是當?shù)禺斕焯炝習r間；頁面右上角顯示：19:05是當?shù)禺斕焯炝習r間；
2、對象：具體看控制器帶多少回路輸出，如：4路控制器 可選擇對象01至04，分別設置1至4路的時控設置。
3、時間段：基于每一個對象可以設置4個時間段，就是說每個回路一共可設置4組開關時間。
01段默認是經緯時控設置：如要按照經緯度計算出來的天黑天亮時間準確開關燈，使用前必須在“系統設置”頁面先設定好當?shù)厥褂玫慕?jīng)度和緯度，然后根據主頁顯示的天黑和天亮時間來填寫該對象01時間段。
案列背景條件：
地點：浙江省溫州市（北緯23.08 東經113.14）
日期：2015年10月08日
當天天黑開燈時間：18:05分；天亮關燈時間：06:17分
時控類型設置： 開：選擇‘ ’ 關：選擇‘ ’
時控時間設置： 開：18:10分 關：7:00分
實際開關時間情況：
一、‘開’是設定經緯控制，當天的天黑時間為18：05分。而時控時間設定18:10分開燈，與當天天黑時間相差5分鐘。因此開燈時間都是以天黑時間作參照相差5分鐘來調整開燈時間。然而每天天黑開燈的時間都會隨季節變化而發生改變，到2015年10月09日，當天的天黑時間：18:04分，當天的開燈時間就會變成：18:09分，以此類推作參照來調整開關燈時間。如果時控時間是按照天黑天亮時間設定，那么每天都準確無誤按照精準計算的天黑天亮時間來開關燈。
二、‘關’是選擇普通定時，每天都是按設置的固定時間7:00分來控制，而不會發生改變。
02、03、04段是自由定時開關設置，當不需要使用多組時間控制，即把該組時控設置為00：00固定開-00：00固定關，該組時段就不參與控制。
實現全夜燈和半夜燈設置：
全夜燈>>建議選擇經緯度開燈和經緯度關燈
半夜燈>>建議選擇經緯度開燈和固定時間關燈

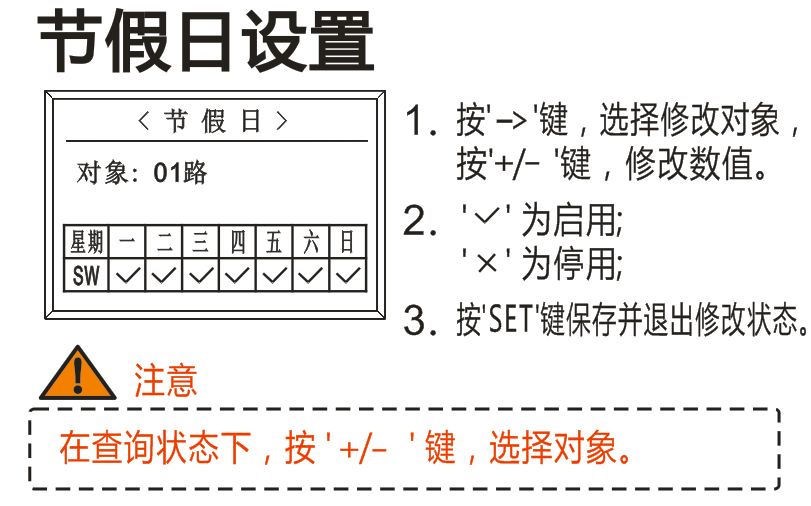

在表格里設置周一至周日啟停功能，遇重要節日和特定巡視而特定設置開關燈時間。

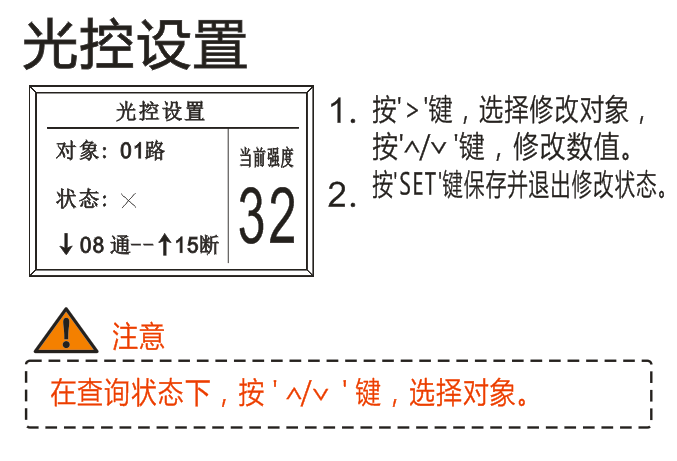

日全食或者陰雨雨天時，是否要用到光控開關，用到時請打上‘√’，不用時請打‘×’。每一路單獨設置啟動或關閉光控功能。
出廠默認08接通，15斷開，是結合天黑天亮的光照值設定，用戶可以參照當前的光照強度來設定，并總結使用經驗來設置光照值
注意：安裝探頭時不要安裝在本次控制的燈光下面

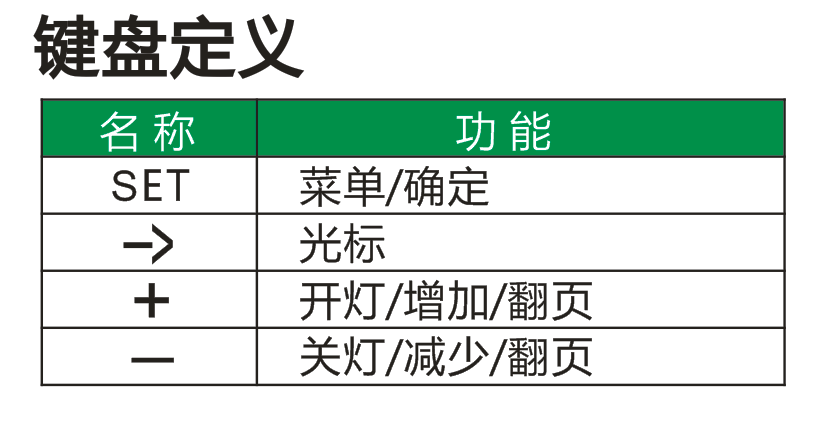

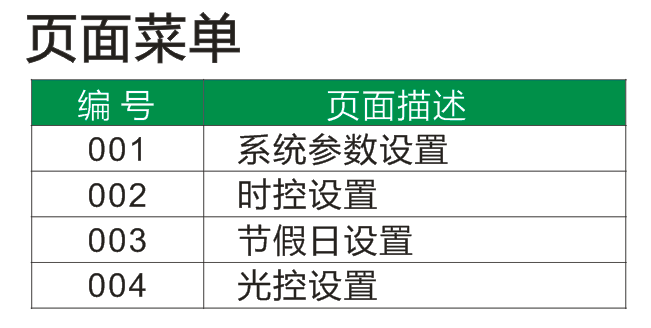

注：系統設置/時控設置/星期設置/光控設置 操作簡介，在查詢狀態下，通過‘+’‘-’鍵，可以翻頁選擇查詢不同回路的參數；按‘SET’鍵進入修改狀態，移動光標到目標位置，通過‘+’‘-’鍵，修改目標值，按‘SET’進行數據的保存，如在查詢狀態下，則退出返回到工作頁面。
路燈控制器應用接線圖：
智能照明控制系統頁面介紹

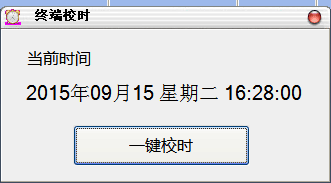

實現方式：控制器帶RS485通訊接口，通過RS485轉USB接口與電腦系統軟件鏈接，實現有線遠程集中管理。

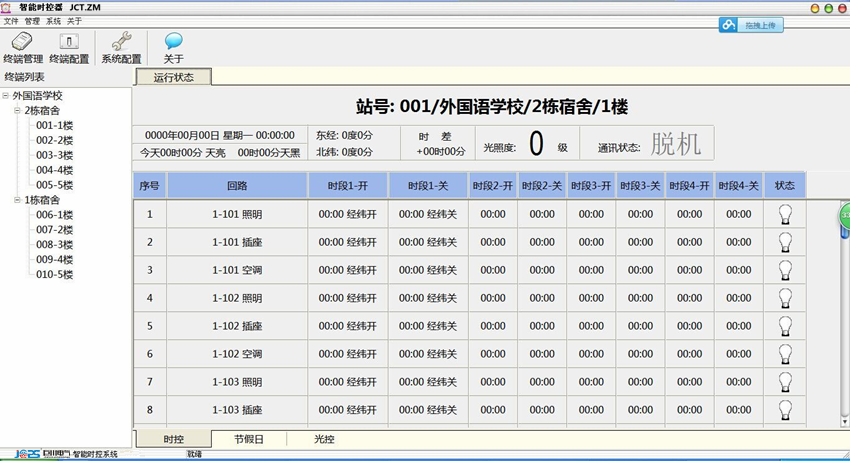

一、運行狀態

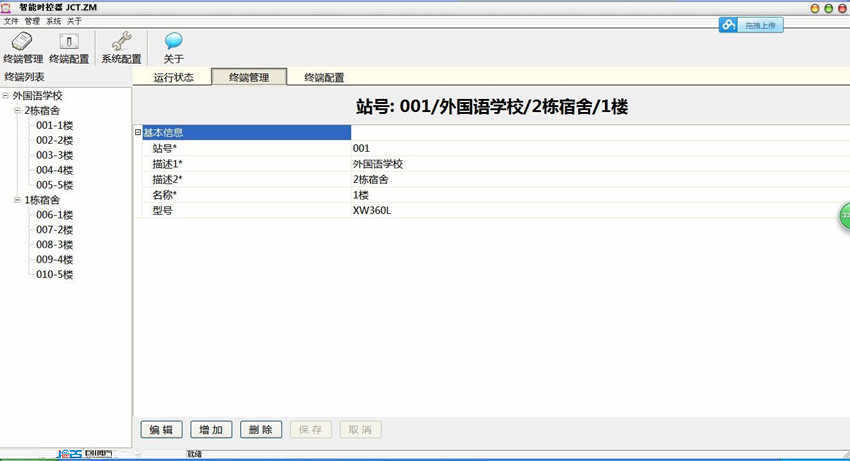

二、終端管理

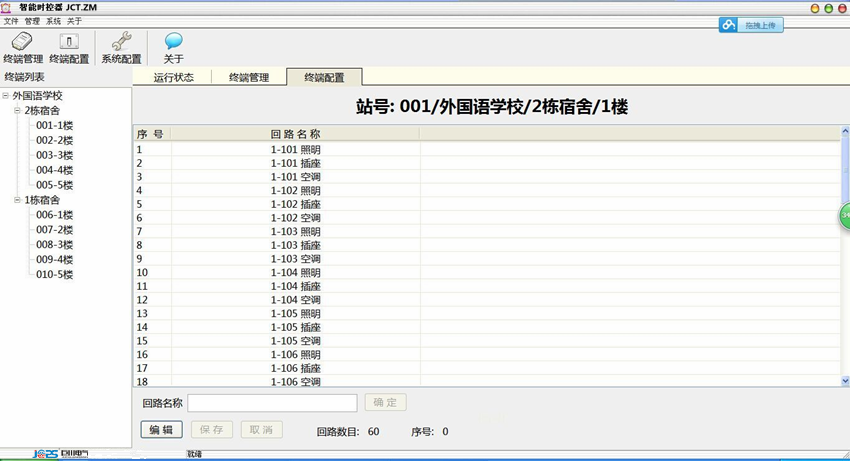

三、終端配置
